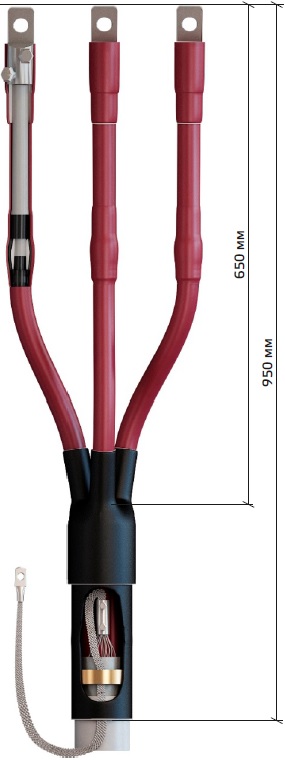

МУФТА КОНЦЕВАЯ 3ПКВТП-10 ВНУТРЕННЕЙ УСТАНОВКИ ДЛЯ 3-Х ЖИЛЬНОГО КАБЕЛЯ ДО 10 кВ С СПЭ-ИЗОЛЯЦИЕЙ И АЛЮМИНИЕВЫМ ПРОВОЛОЧНЫМ ЭКРАНОМ
     Муфты концевые термоусаживаемые типа 3ПКВТП-10 внутренней установки предназначены для оконцевания 3-х жильных кабелей на напряжение 6/10кВ, частотой 50Гц, с СПЭ-изоляцией, с алюминиевым экраном, с бронелентами или без них, с алюминиевыми или медными жилами сечением от 25 до 400мм² типа: АПвП, ПвП, АПвВ, ПвВ, АПвКсП, ПвКсП, АПвКсВ, ПвКсВ и т.д. Муфты эксплуатируются при температуре окружающей среды от +50 до -50ºС, а также при относительной влажности до 98% при температуре до 35ºС. Муфты соответствуют ГОСТ 13781.0-86, СТО 00081866-001-2009, ТУ 3599-001-60707993-2009.
     Муфты комплектуются всеми необходимыми материалами для монтажа. Алюминиевые проволоки экрана соединяются с заземляющим проводником (свободная длина проводника 500мм.) с помощью соединителей. В области расположения соединителей устанавливается клеевая термоусаживаемая манжета. С помощью металлической пружины заземляющий проводник присоединяется к бронелентам. Для выравнивания напряженности в области среза полупроводящего экрана подматывается специальная лента и усаживается трубка выравнивания напряженности электрического поля. На жилы усаживаются трекингостойкие трубки. Герметизация корешка муфты выполняется с помощью специальной ленты и термоусаживаемой перчатки с клеевым подслоем. На токоведущие жилы устанавливаются двухболтовые наконечники со срывными головками гарантирующие надежный электрический контакт. Монтаж муфты осуществляется с помощью газовой горелки или технического фена.

Марка
Рабочее
напряжение,
кВ
Сечение
жил, мм²
Кол-во
жил в
кабеле
Размер
упаковки
(Д/Ш/В), мм
Вес
брутто,
кг
3ПКВТП-10-25/50-ТАС -
3ПКВТП-10-70/120-ТАС -
3ПКВТП-10-150/240-ТАС -
3ПКВТП-10-300/400-ТАС -
10
10
10
10
25-50
70-120
150-240
300-400
3
3
3
3
370/150/150
387/187/168
387/187/168
387/187/168
1,3
1,6
1,7
2,0
