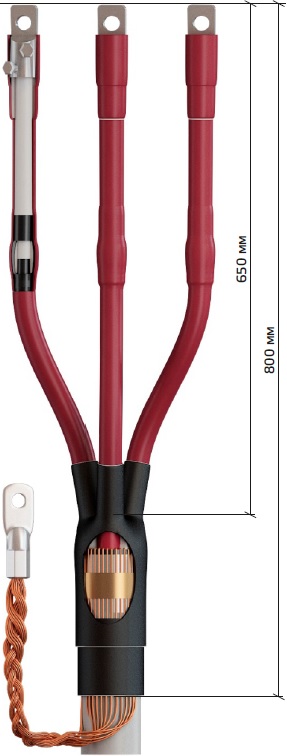

МУФТА КОНЦЕВАЯ 3ПКВТП-10 ВНУТРЕННЕЙ УСТАНОВКИ ДЛЯ 3-Х ЖИЛЬНОГО КАБЕЛЯ ДО 10 кВ С СПЭ-ИЗОЛЯЦИЕЙ И МЕДНЫМ ПРОВОЛОЧНЫМ ЭКРАНОМ

Муфты концевые термоусаживаемые типа 3ПКВТП- 10 внутренней установки предназначены для оконцевания 3-х жильных кабелей на напряжение 6/10кВ, частотой 50Гц, с СПЭ-изоляцией, с медным проволочным экраном, с бронелентами или без них, с алюминиевыми или медными жилами сечением от 25 до 400мм² типа: АПвБП2г, ПвБП2г, АПвБП, ПвБП, АПвПу2г, ПвПу2г и т.д. Муфты эксплуатируются при температуре окружающей среды от +50 до -50ºС, а также при относительной влажности до 98% при температуре до 35ºС. Муфты соответствуют ГОСТ 13781.0-86, СТО 00081866-001-2009, ТУ 3599- 001-60707993-2009.

Муфты комплектуются всеми необходимыми материалами для монтажа. Проволоки экрана отгибаются на наружную оболочку кабеля и утапливаются в заранее подмотанную ленту герметика. С помощью металлической пружины проволоки экрана присоединяются к бронелентам. Для выравнивания напряженности в области среза полупроводящего экрана подматывается специальная лента и усаживается трубка выравнивания напряженности электрического поля. На жилы усаживаются трекингостойкие трубки. Герметизация корешка муфты выполняется с помощью специальной ленты и термоусаживаемой перчатки с клеевым подслоем. На токоведущие жилы устанавливаются двухболтовые наконечники со срывными головками гарантирующие надежный электрический контакт. Проволоки медного экрана сплетаются и присоединяются через опрессованный наконечник к шине заземления. Длина заземляющего проводника варьируется монтером исходя из условий места монтажа. Монтаж муфты осуществляется с помощью газовой горелки или технического фена.
