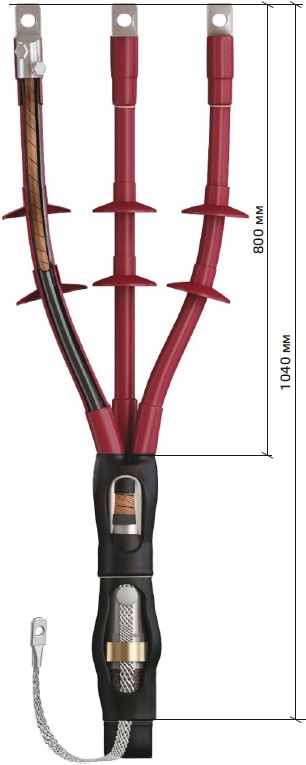

МУФТА КОНЦЕВАЯ 4ПКВ(Н)ТПБ-1 ВНУТРЕННЕЙ ИЛИ НАРУЖНОЙ УСТАНОВКИ ДЛЯ 4-Х ЖИЛЬНОГО КАБЕЛЯ ДО 1 кВ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ С БРОНЁЙ
     Муфты концевые термоусаживаемые типа 4ПКВ(Н)ТПБ-1 внутренней или наружной установки предназначены для оконцевания 4-х жильных кабелей на напряжение 1кВ, частотой 50Гц, с пластмассовой изоляцией, с бронелентами, с алюминиевыми или медными жилами сечением от 10 до 240мм² типа: АВБбШв, ВБбШв, АПвБбШп, ПвБбШп и т.д. Муфты эксплуатируются при температуре окружающей среды от +50 до -50ºС, а также при относительной влажности до 98% при температуре до 35ºС. Муфты соответствуют ГОСТ 13781.0-86, СТО 00081866-001-2009, ТУ 3599-001-60707993-2009.
     Муфты комплектуются всеми необходимыми материалами для монтажа. Герметизация корешка муфты выполняется с помощью специальной ленты и термоусаживаемой перчатки с клеевым подслоем. На жилы кабеля устанавливаются изоляционные трубки. Двухболтовые наконечники со срывными головками обеспечивают надежный электрический контакт. Заземляющий проводник (свободная длина 450мм.) присоединяется к бронелентам с помощью металлической пружины постоянного давления. Монтаж муфты осуществляется с помощью газовой горелки или технического фена.

Марка
Рабочее
напряжение,
кВ
Сечение
жил, мм²
Кол-во
жил в
кабеле
Размер
упаковки
(Д/Ш/В), мм
Вес
брутто,
кг
4ПКВ(Н)ТПб-1-10/16 -
4ПКВ(Н)ТПб-1-25/50 -
4ПКВ(Н)ТПб-1-70/120 -
4ПКВ(Н)ТПб-1-150/240 -
1
1
1
1
10-16
25-50
70-120
150-240
4
4
4
4
400/185/50
400/185/50
400/185/50
370/150/150
0,4
0,5
0,8
1,5
