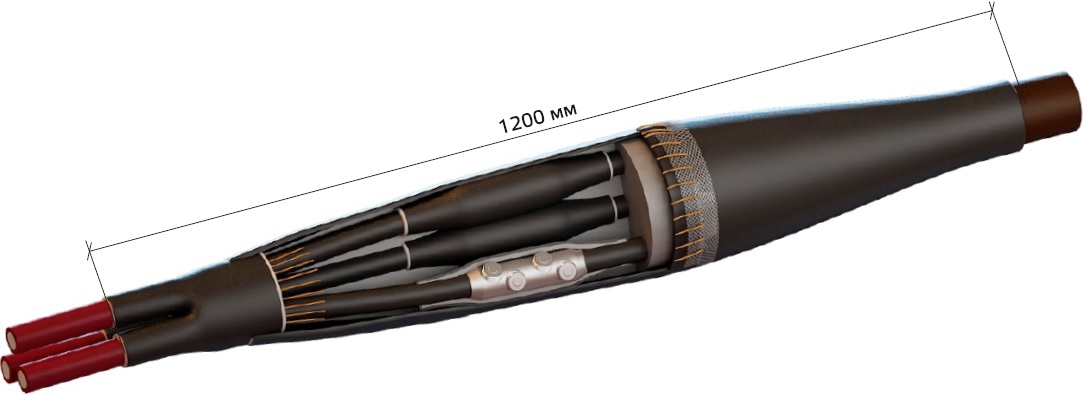

МУФТА СОЕДИНИТЕЛЬНАЯ-ПЕРЕХОДНАЯ 3ПСТП-10 ДЛЯ КАБЕЛЕЙ ДО 10 кВ С СПЭ (ОДНОЖИЛЬНЫЕ) И ПРОПИТАННОЙ БУМАЖНОЙ ИЗОЛЯЦИЕЙ
     Муфты соединительные-переходные термоусаживаемые типа 3ПСТП-10 предназначены для соединения 3-х одножильных кабелей с СПЭ-изоляцией с одним 3-х жильным кабелем с бумажной маслопропитанной изоляцией, с бронелентами или без них, на напряжение 6/10кВ, частотой 50Гц. Муфты эксплуатируются при температуре окружающей среды от +50 до -50ºС, а также при относительной влажности до 98% при температуре до 35ºС. Муфты соответствуют ГОСТ 13781.0-86, СТО 00081866-001-2009, ТУ 3599-001-60707993-2009.
     Муфты комплектуются всеми необходимыми материалами для монтажа. Для выравнивания напряженности в области срезов полупроводящего экрана на кабелях с СПЭ-изоляцией подматывается специальная лента и усаживаются трубки выравнивания напряженности электрического поля. Герметизация корешка кабеля с бумажной изоляцией выполняется с помощью специальной ленты выравнивания напряженности электрического поля и термоусаживаемой перчатки. На жилы кабеля устанавливаются маслоотделительные трубки. Соединение жил и надежный электрический контакт обеспечивается с помощью четырехболтовых соединителей со срывными головками. Далее вокруг соединителей оборачиваются пластины выравнивания напряженности электрического поля. Многослойные термоусаживаемые трубки создают прочную электрическую изоляцию. Межфазное пространство заполняется специальной термоплавкой мастикой. Медные проволоки экрана присоединяются к бронелентам и металлической оболочке кабеля с бумажной изоляцией с помощью припоев и металлической пружины. Экранирование муфты выполняется медной луженой сеткой. Наружный термоусаживаемый кожух обеспечивает надежную герметизацию и механическую защиту. Монтаж муфты осуществляется с помощью газовой горелки или технического фена.

Марка
Рабочее
напряжение,
кВ
Сечение
жил, мм²
Кол-во
жил в
кабеле
Размер
упаковки
(Д/Ш/В), мм
Вес
брутто,
кг
3ПСТП-10-25/50 -
3ПСТП-10-70/120 -
3ПСТП-10-150/240 -
10
10
10
25-50
70-120
150-240
3
3
3
1256/187/135
1256/187/135
1256/187/135
4,5
5,4
6,0
