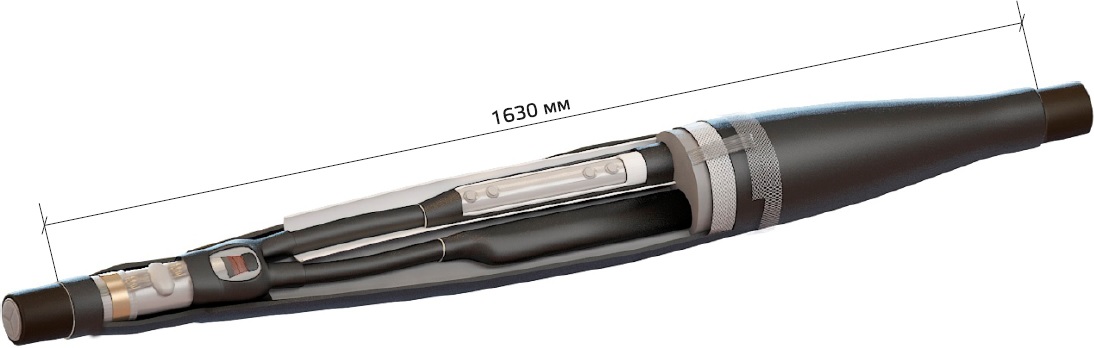

МУФТА СОЕДИНИТЕЛЬНАЯ РЕМОНТНАЯ 3СТП(Р)-10 ДЛЯ 3-Х ЖИЛЬНОГО КАБЕЛЯ ДО 10 кВ С ПРОПИТАННОЙ БУМАЖНОЙ ИЗОЛЯЦИЕЙ
     Муфты соединительные ремонтные термоусаживаемые типа 3СТП(Р)-10 предназначены для локального ремонта 3-х жильных кабелей на напряжение 6/10кВ, частотой 50Гц, с бумажной маслопропитанной изоляцией, с бронелентами или без них, с алюминиевыми или медными жилами сечением от 25 до 240мм² типа: ААБ2Л, ААБЛГ, ААШНГ, ААШП, АСБ, АСБ2Л, СБ, АСБГ, СБГ, АСБШВ. Муфты могут быть использованы в земле, на эстакадах и в кабельных каналах. Эксплуатируются муфты при температуре окружающей среды от +50 до -50ºС, а также при относительной влажности до 98% при температуре до 35ºС. Муфты соответствуют ГОСТ 13781.0-86, СТО 00081866-001-2009, ТУ 3599-001-60707993-2009.
     Муфты комплектуются всеми необходимыми материалами для монтажа. Используемые термоусаживаемые компоненты (кроме маслоотделительных трубок) имеют клеевой подслой. Герметизация корешков муфты выполняется с помощью специальной ленты выравнивания напряженности электрического поля и термоусаживаемых перчаток. На жилы кабеля устанавливаются маслоотделительные трубки. Токоведущие жилы кабелей соединяются специальными удлиненными четырехболтовыми соединителями со срывными головками и обеспечивают надежный электрический контакт. Данные соединители позволяют компенсировать 150мм поврежденного участка кабеля. Далее соединители покрываются пластинами выравнивания напряженности электрического поля. Изоляция соединителей создается с помощью термоусаживаемых трубок. Межфазное пространство заполняется распоркой и специальной термоплавкой мастикой. Поверх тела муфты усаживаются трубки восстановления оболочки обеспечивающие герметизацию муфты. Бронеленты и металлические оболочки кабелей соединяются с помощью заземляющего проводника. Заземляющий проводник присоединяется комбинированным способом с помощью припоев и металлических пружин постоянного давления. Экранирование муфты выполняется с помощью медной луженой сетки. Двухкомпонентный наружный термоусаживаемый кожух обеспечивает дополнительную герметизацию и механическую защиту. Монтаж муфты осуществляется с помощью газовой горелки или технического фена.
3СТП(р)-10 (3).jpg

Марка
Рабочее
напряжение,
кВ
Сечение
жил, мм²
Кол-во
жил в
кабеле
Размер
упаковки
(Д/Ш/В), мм
Вес
брутто,
кг
3СТП(Р)-10-25/50 -
3СТП(Р)-10-70/120 -
3СТП(Р)-10-150/240 -
10
10
10
25-50
70-120
150-240
3
3
3
1256/187/270
1256/187/270
1256/187/270
5,0
6,5
8,0
